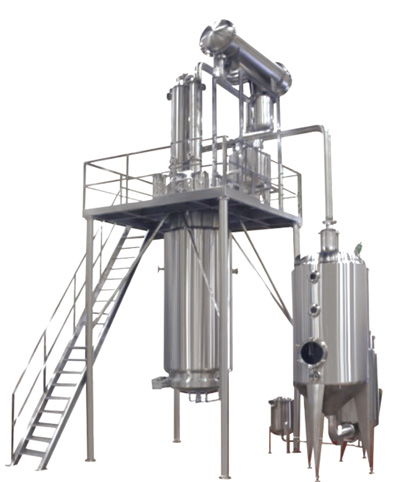

JTQWZ热回流提取浓缩（低温）机组

用途

本设备是我公司在原热回流提取浓缩机组上研制开发出来的一种新型热回流提取浓缩机组，是我公司的产品，达到了常压提取、负压浓缩同时进行的热回流操作工艺，目前在国内我公司是只有一家。

本设备适用于中药材的提取，提取有效成份及食品添加剂。可实现动态提取、有机溶剂(乙醇、丙酮等)及无机溶剂(汽油、石油醚等)提取、提油等工艺操作，集提取、浓缩工艺为一体，两道工序一次性完成。并可实现溶剂的回收，且可提取芳香轻油或重油。

设备结构

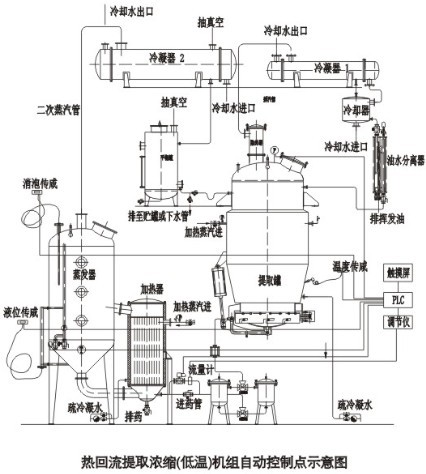

1、本机组由提取罐、外循环浓缩器、双联过滤器、冷凝器、冷却器、提油器、平衡罐等组成，提取和浓缩可以单独使用，又可连续使用（热回流抽提用）。

2、排渣门采用三气缸气动旋转压紧，八个受力点均匀分布，能有效带压密封并能自锁。常用的二气缸锁紧排渣门，因只一个受力点而受力不均匀，故其密封较差，特别是罐内带压提取时，容易造成排渣门下法兰变形而出安全事故。

3、出液管使用不锈钢硬管,消除了软管易破损需经常换新管的缺馅。该装置活接部分均采用聚四氟填料密封，密封效果好。不锈钢硬管出料结构特别适合需内筒带压提取和底部直接进蒸汽的提取罐。

4、长玻璃筒的油水分离器，能使油水有足够的静置分离时间充分分离出来。
