循环蒸发器



设计
       垂直管壳式换热器，换热管短，分离 器安装于换热器侧面顶部。

操作

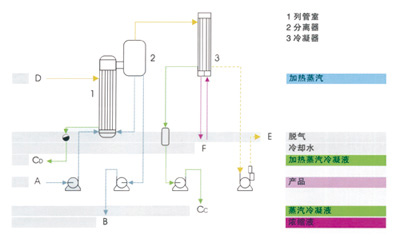

       根据虹吸泵或升膜原理，待浓缩的液体由蒸发器加热管底部进入， 既而向上至顶部。由于管外的加热，管内壁上的液膜开始沸腾并 部分蒸发。产生的蒸汽向上运动，结果液体也被传送至加热器顶部。 液体和生成的蒸汽在蒸发器下游的分离器中进行分离，液体通过一 根循环管回到蒸发器，一个稳定而均匀的循环过程就形成了。加热 室和沸腾室之间的温差越大，蒸发越强烈，液体循环也越快，受其 影响热传递效果也更好。为了达到高的浓度，与沸腾室未分隔 的系统相比，若将循环蒸发器的沸腾室分隔为几个独立的小室，每 个室装备自己的液环系统，加热表面积就会大大缩小。

       浓度只在一室中达到。在其它室中，由于液体的粘度较低 和沸点升高，热传递效果得以大大增强。

特点
◆快速启动，大处理量——由于加热管相对较细、较短(1-3m)， 蒸发器的液体容量很低。

应用范围

◆在需要大蒸发速率的情况下，适用于对高温不敏感的产品的蒸发。

◆适用于易结壳的产品和在高速流动时表观粘度可降低的非牛顿流体蒸发。

◆具有分隔的沸腾室和顶部分离器的循环蒸发器可用作高浓缩器。
