标准蒸发器

工作原理

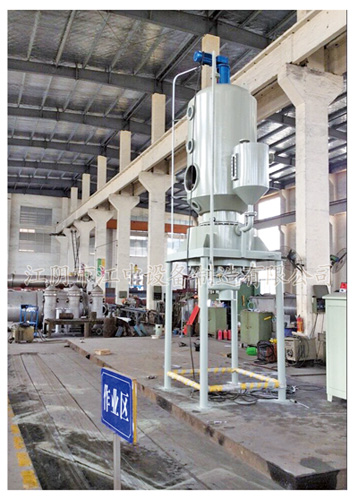

       标准蒸发器，也叫中 央循环管式蒸发器为常见的短管蒸发器， 它主要由加热室、蒸发室、中 央循环管和除沫器组成。蒸发器 的加热器由垂直管束构成，管束中 央有一根直径较大的管子， 称为中 央循环管，其截面积一般为管束总截面积的50%～100%。

       当加热蒸汽（介质）在管间冷凝放热时，由于加热管束内单位 体积溶液的受热面积远大于中 央循环管内溶液的受热面积，因此，管束中溶液的相对汽化率就大于中 央循环管的汽化率，所 以管束中的气液混合物的密度远小于中 央循环管内气液混合物 的密度。这样造成了混合液在管束中向上，在中 央循环管向下 的自然循环流动。混合液的循环速度与密度差和管长有关。密 度差越大，加热管越长，循环速度越大。但这类蒸发器受总高 限制，通常加热管为1～2m，直径为32～75mm，长径比为20～40。

优点
      结构简单、紧凑，制造方便，操作可靠，投资费用少。它适用 于粘度适中，结垢不严重，及腐蚀性不大的场合。有结晶析出 时增设搅拌器，中 央循环管式蒸发器在工业上的应用较为广泛。
